煅烧炉自动化烘炉技术

郑州诚开自动烘炉系统

全国首创

五大优势：

1、极大的节能效果；

2、零失误的烘炉过程；

3、极佳的安全效果；

4、极大的节省人力；

5、烘炉过程实际控温数据自动记录。

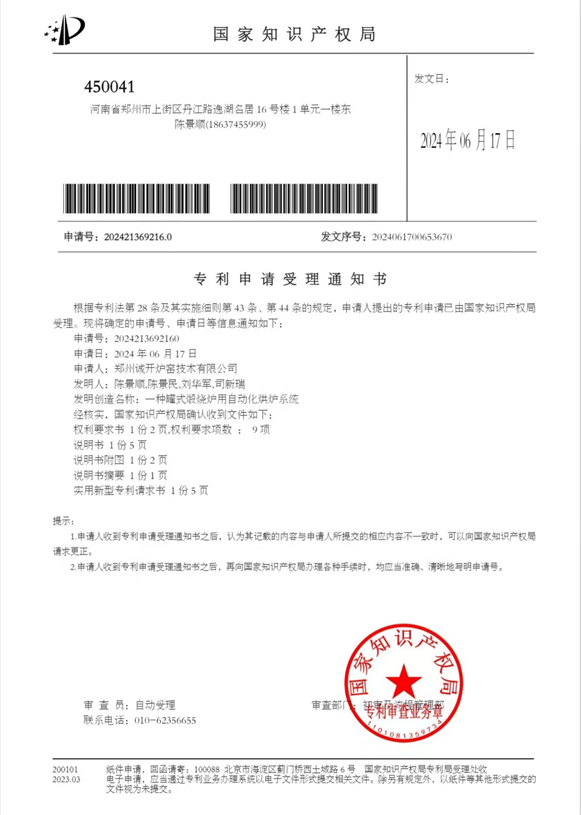

专利受理通知书

行业现状

目前炭素行业罐式煅烧炉新炉窑启动还都是采用人工烘炉，其特点是工人劳动强度大，对烘炉师傅的技术水平要求非常高，对工人的责任心要求非常高。烘炉周期两个月，难免因人为过失，造成烘炉温度不能严格的按照烘炉曲线进行烘炉，这样将会造成炉体膨胀不均匀，而对炉体造成伤害。并且传统人工烘炉对于节能考虑的不多，会造成烘炉天然气大量浪费，并且在低温区还容易熄火造成安全隐患和降低烘炉质量。

技术方案：基于这种现状，郑州诚开研发了煅烧炉自动烘炉装置。该装置对煅烧炉自动调温电气主控制系统进行改进，利用改造后的煅烧炉自动调温系统，嵌入郑州诚开自主开发的自动烘炉软件，对烘炉执行系统进行控制，按照严格的烘炉曲线进行自动升温。

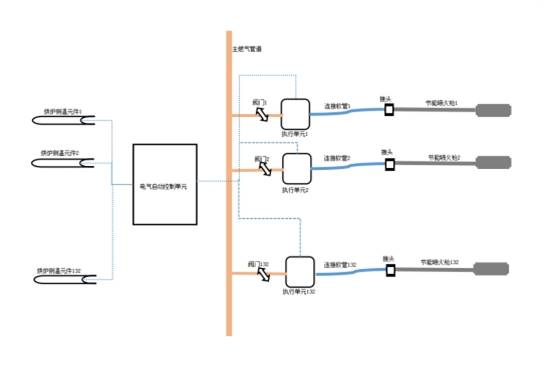

如图所示，该系统包括电气自动控制单元一套（借用自动调温控制系统，郑州诚开自动调温系统自带烘炉功能），每调火道一个套自动烘炉执行系统，该系统包括球阀、电动调节阀、熄火保护阀、节能火焰枪、旁通阀、旁通管、三通接头等执行元件组成。

该系统可以自动烘炉和人工烘自由切换，关闭自动烘炉进气阀门，就可以用手动阀人工控制燃气进气量来烘炉。

自动烘炉方法：

1、利用诚开自动调温系统，加装自动烘炉执行系统，不需要另做自动烘炉主控柜；

2、诚开提供自动风炉主控柜及自动烘炉单元、利用甲方自动测温系统进行自动烘炉。

自动烘炉流程

1、安装烘炉热电偶，调试到可自动测温状态；

2、烘炉主机、主控柜罐安装按照烘炉曲线编写的控制程序；

2、在炉前烘炉每个燃气支管道上装烘炉执行单元，通过软管和节能喷火枪相联；

3、电气自动控制单元连接测温元件和执行单元；

4、整个系统安装测试完毕进入测试状态；

5、启动烘炉模式，先打开手动烘炉模式，再调试自动烘炉系统；

6、正式进入自动烘炉模式；

7、人工操纵转挥发分；

8、烘炉结束。

采用诚开自动烘炉系统的好处：

1、自动烘炉比人工烘炉能更好的遵循烘炉曲线进行烘炉，烘炉质量比手动要高的多；

2、烘炉喷火枪增加了防熄火保护阀，当烘炉喷火枪意外熄火时，该装置能在3-5秒内会自动关闭天然气源，可避免造成火道爆炸的重大安全隐患；

3、自动烘炉系统设有温度异常报警装置，当有温度异常时值班室警报器会响起，提醒工作人员处理，避免值班人员睡着造成烘炉过程的错误；

4、针对自动烘炉，我们把烘炉曲线、喷火枪设计都做了重大改进，具有非常好的节能效果；

5、可极大的降低工人的劳动强度，不用工人频繁往炉子上跑去查看；

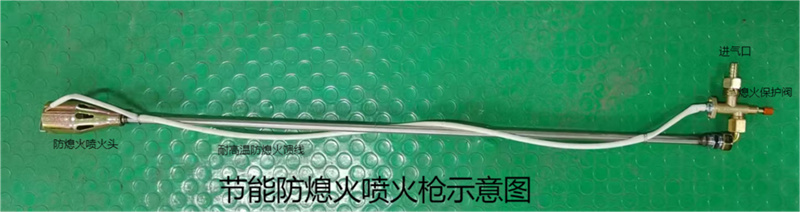

6、喷火枪喷头有防熄火设计，即使低温下也很少会熄火；

7、种种措施基本可以保证烘炉过程中零失误。

8、烘炉记录可由电脑生成的图表、曲线，可供烘炉过程是否有失误的佐证。

武汉泮水碳素44罐自动烘图片

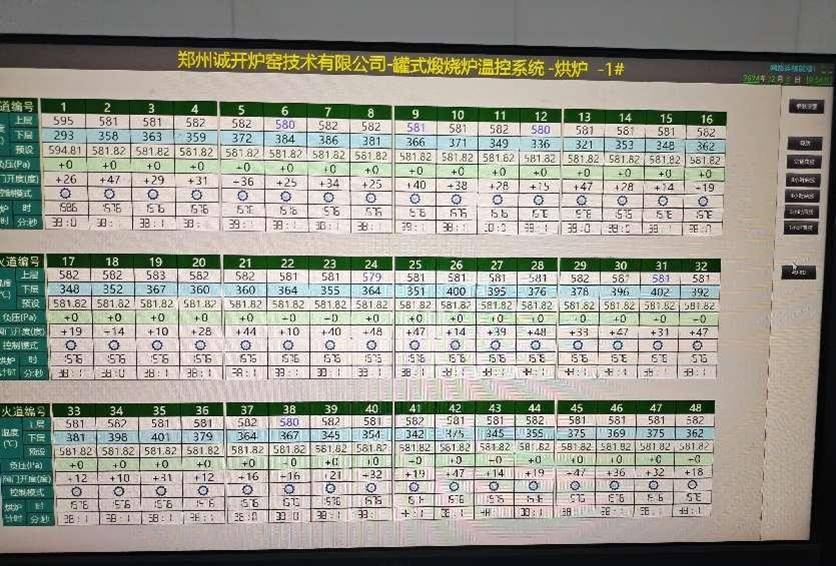

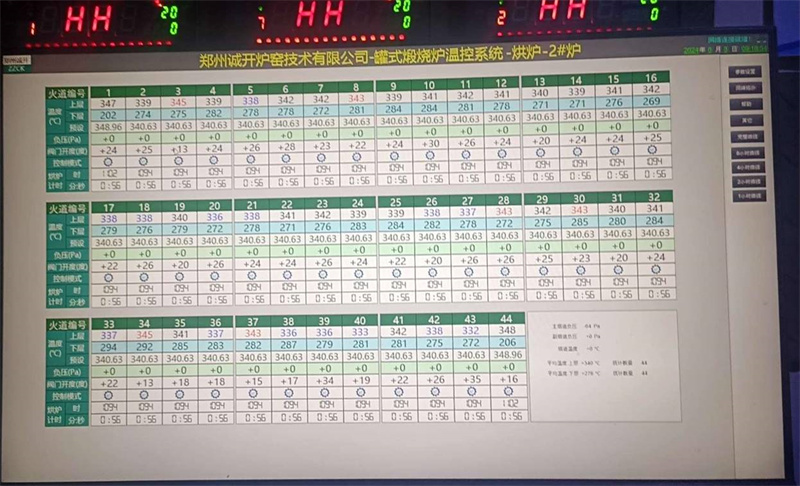

武汉泮水碳素一台44罐自动烘炉控制面板

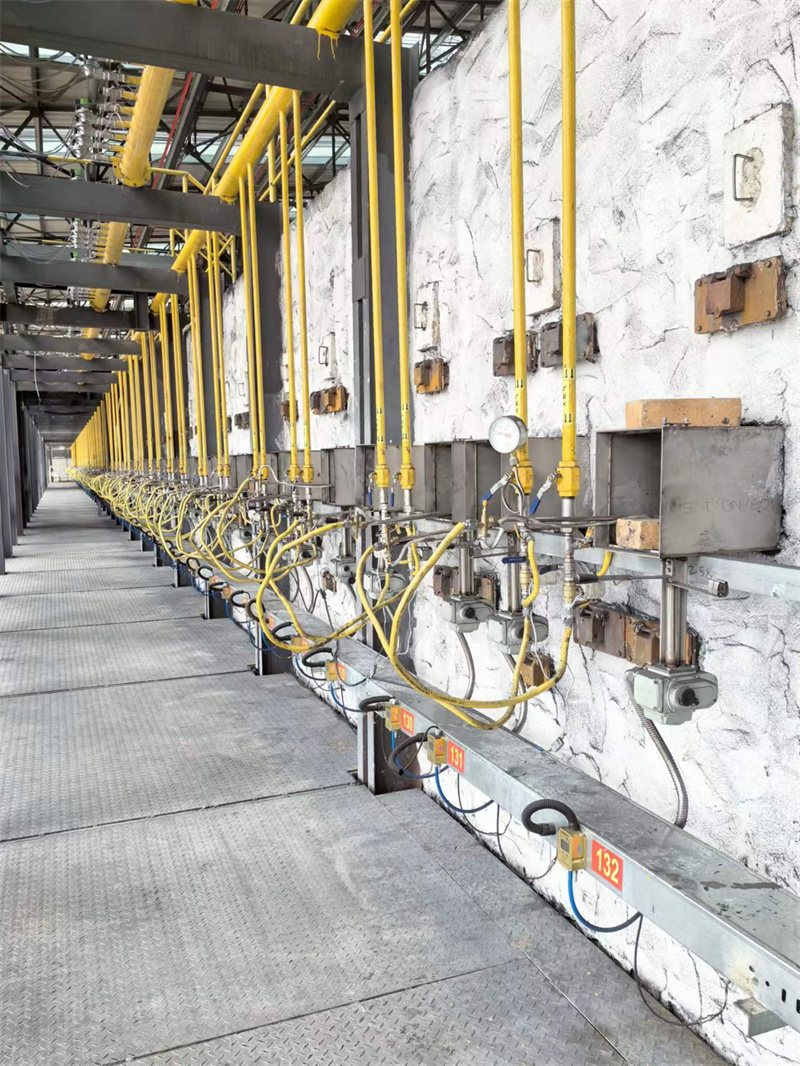

湖北索通132罐自动烘炉影像资料

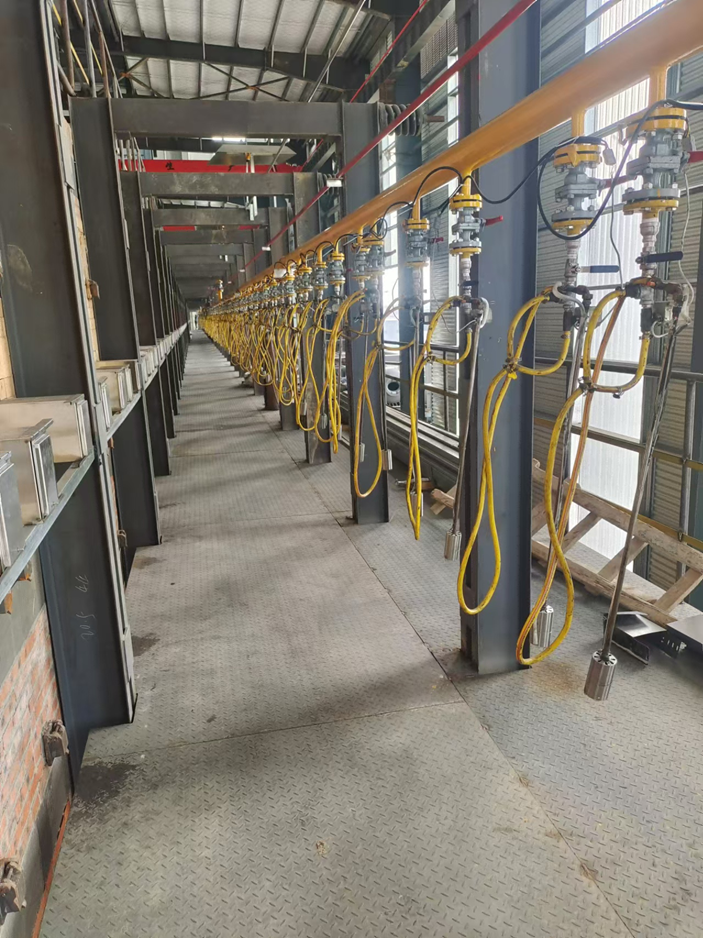

江苏汇纳6*80罐煅烧炉自动烘炉现场

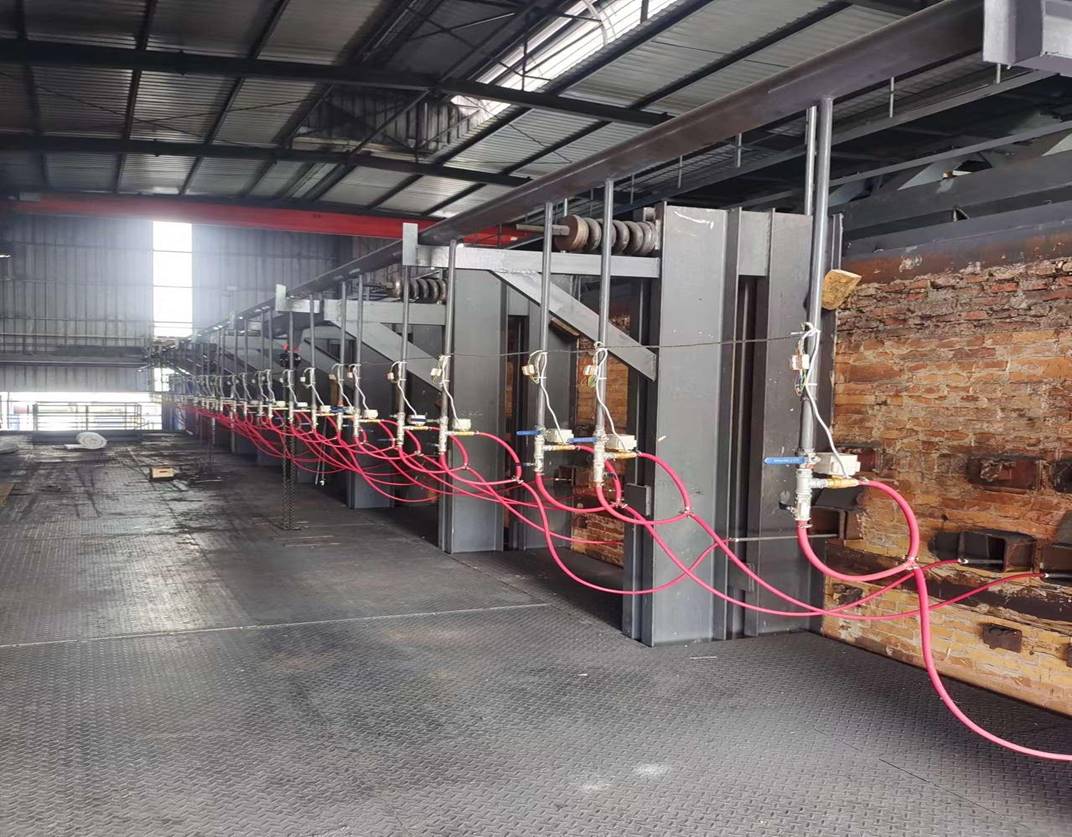

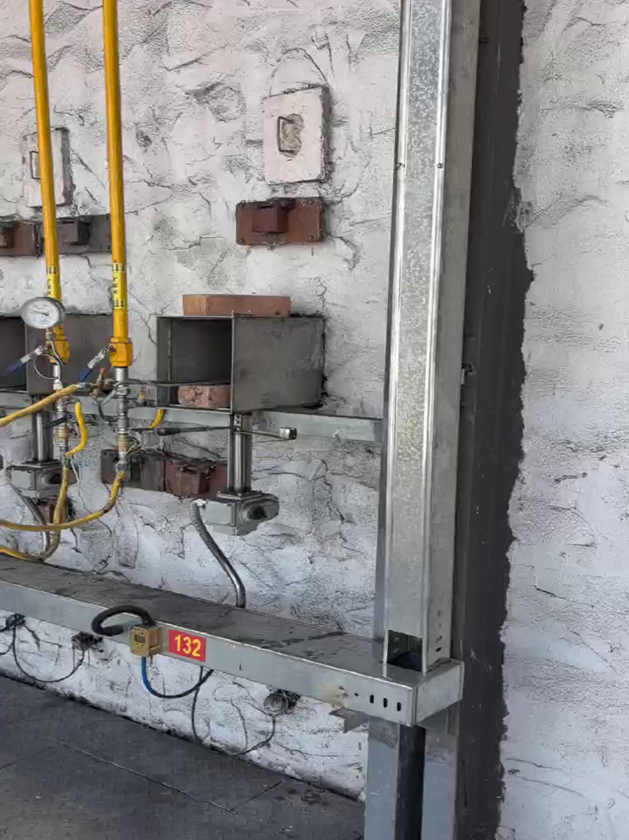

江苏汇纳自动烘炉安装现场

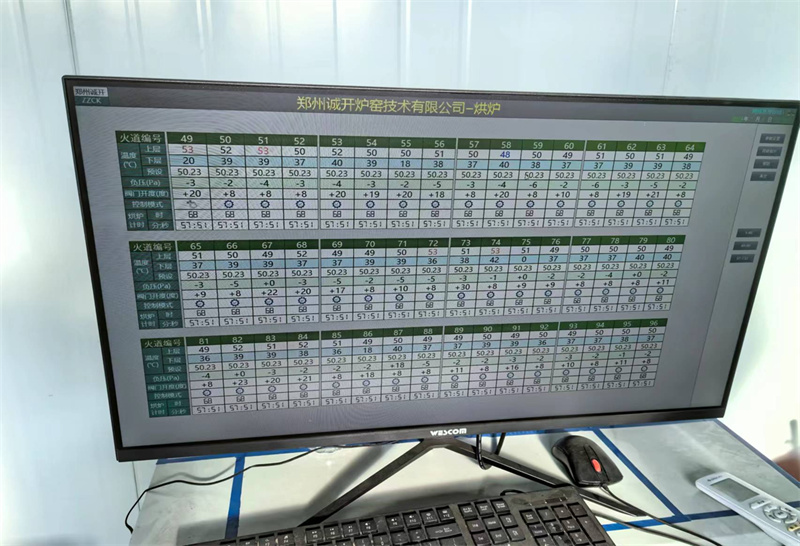

湖北8*132罐自动烘炉控制面板

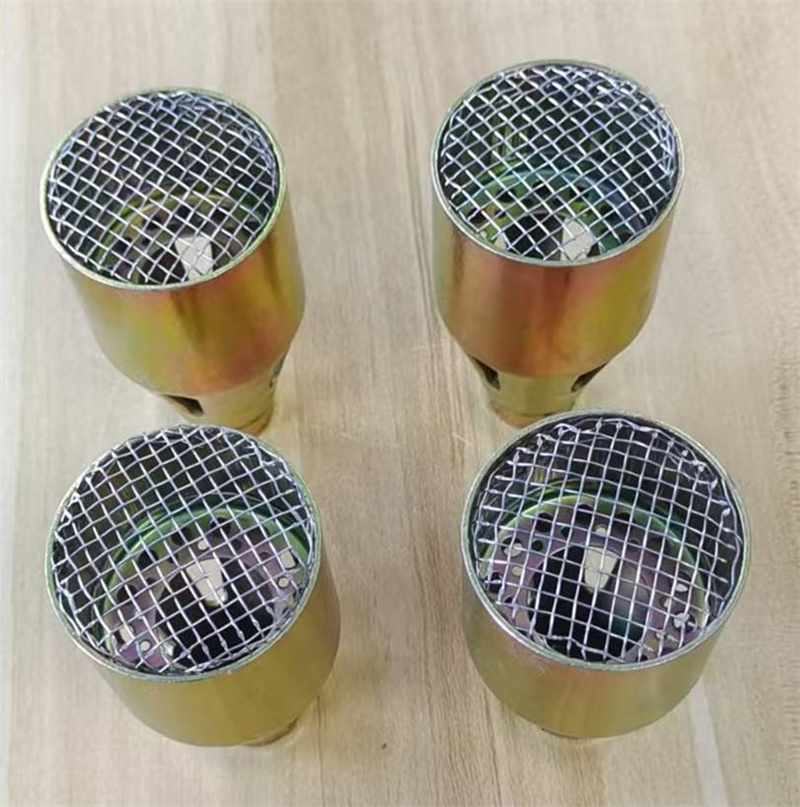

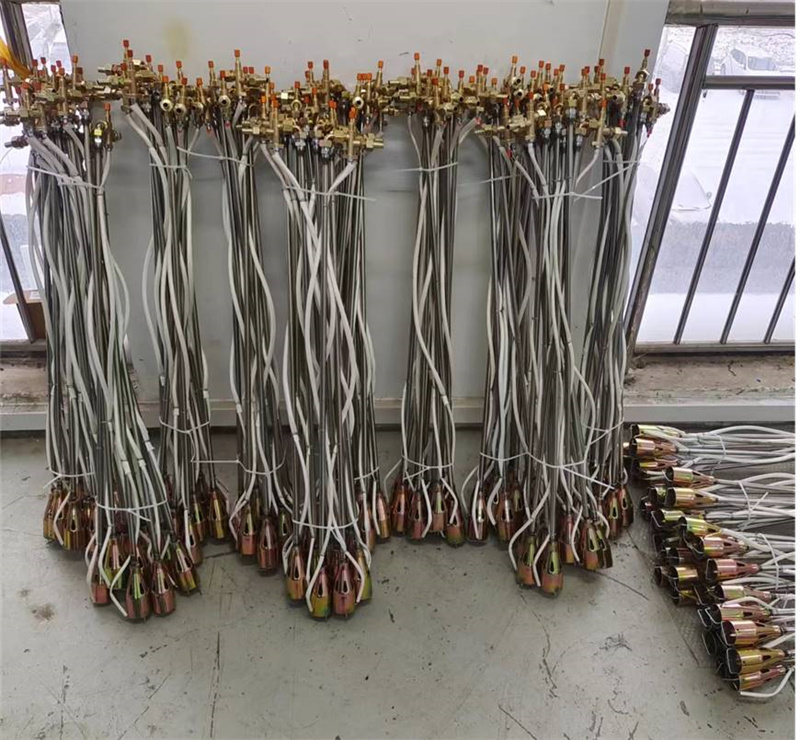

带防风网的喷枪头

自动烘炉相关业绩

商业运作模式

出租烘炉设备+1人全程现场服务+节能分成

具体合作方式双方商定
