煅烧炉综合控温技术

河南诚开煅烧炉温度综合自动控制系统

综合自动控温装置的组成及扩展功能：

组成：

1、牵拉式冷风门首层温度调节装置；

2、底层温度自动调节装置；

3、总负压自动调节装置。

扩展功能：

1、自动烘炉功能；

2、水套自动测温、控温功能。

获得的专利：

郑州诚开炉窑技术有限公司是国内*早研发煅烧炉自动调温的公司之一，曾取得两项**专利、两项实用新型专利、两项外观设计专利，还有三项专利在走流程。

煅烧炉自动调温行业存在的问题

目前铝用碳素行业煅烧炉调温好多还是人工条调温居多，究其原因是目前行业采用的一些厂家的自动调温系统效果并不理想，主要存在的问题是：

1、执行器都不耐高温，在夏天环境下，煅烧炉周围环境温度可高达80℃。而绝大部分的电器原件和电路板要求使用环境温度都是不超过60℃，所以好多自动调温系统都在夏天这个温度下电器原件参数失真，执行器失灵；

2、停负压时炉体喷火会烧坏执行器和控制电缆；

3、现在行业流行的自动调温系统不能调整八层温度，所有煅烧炉八层温度必须人工调整，所以并不能省人工；

4、旋转风门的进风量和执行器开度是正弦曲线关系，并不是一个线性比例关系，所以很难提高调温精度；目前铝用碳素行业煅烧炉调温好多还是人工条调温居多，究其原因是目前行业采用的一些厂家的自动调温系统效果并不理想。

我们采取的改进措施

1、首层冷风们采用远程牵曳式设计，执行器理论上可放在煅烧车间远离炉体的任意位置，执行器选用不含电路板的电动推杆，位置反馈选用不含电路版的电位器与之配合，这样执行器耐环境温度的能力大幅提高。再把执行器通过牵曳钢丝绳利用转向过轮与风门连接，这样就可以把执行器放在远离高温炉体较远的位置，控制电缆电线也可远离炉体，避免喷火烧坏和老化；

2、冷风们改用传统的推拉式风门，门的开合度是和进风量成线性比例关系的使调温更准确；

3、增加八层调温系统，可使煅烧炉底层不产生高温而损坏炉体；

4、增加总负压控制系统，致使调温方案更完善，使首层调温的运行的更加平稳。

郑州诚开自动调温技术和同行业其它厂家的不同之处

1、技术来源的区别

其它厂家：*早来源是北京华宇，经微米克改造后成为定式；

郑州诚开：**专利，自主创新，牵曳式推拉风门结构，技术****，经索通发展、锦腾碳素、中兴碳素、泮水碳素等企业运行后非常可靠。

2、控制内容的区别

其它厂家：只控制一个首层风门；

郑州诚开：不光控制首层风门，还增加了四层自控风门和负压自动控制系统，以及水套温度自动控制系统。

3、控制可靠性区别

其它厂家：测温元件只能放在炉体的三层或四层火道，放在二层不能正常运行；

郑州诚开：测温元件放在二层火道也能正常运行，其它层更没问题。

4、首层冷风门执行器的区别

其它厂家：旋转式执行器控制的冷风门，开度不与进风量成比例关系，离炉体近，高温下电气元件参数受影响，容易失灵；

郑州诚开：推拉式执行器控制的牵拉式冷风门，开度与进风量成比例关系，执行器及控制线路都离炉体很远，基本不受炉体热辐射影响。

郑州诚开自动调温系统的控制内容

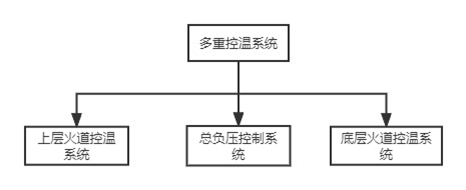

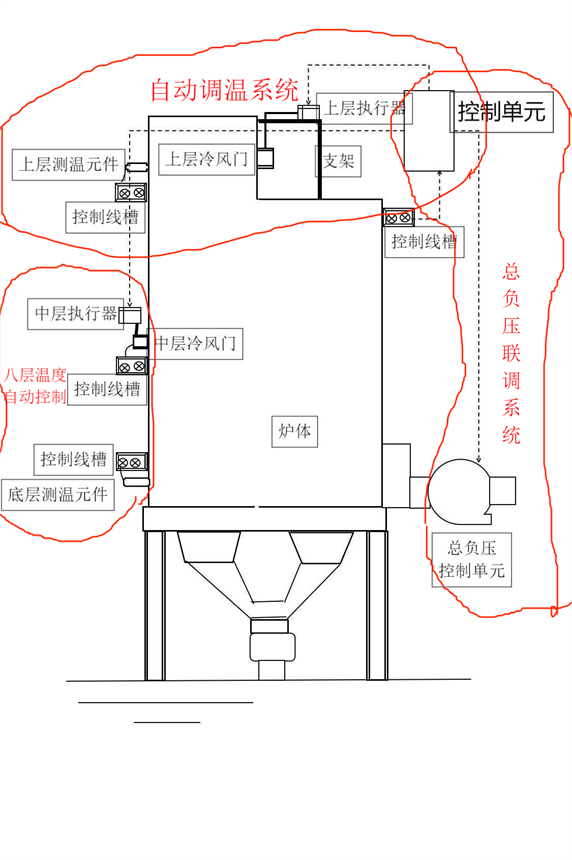

综合控制原理图，该系统共分为三个分系统：

1、远距牵曳式冷风门首层自动调温系统；

2、八层火道自动调温系统；

3总负压自动调节系统。

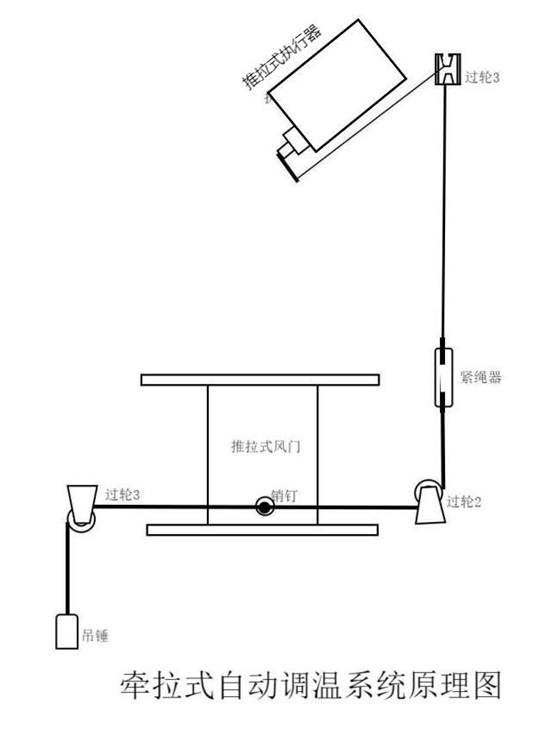

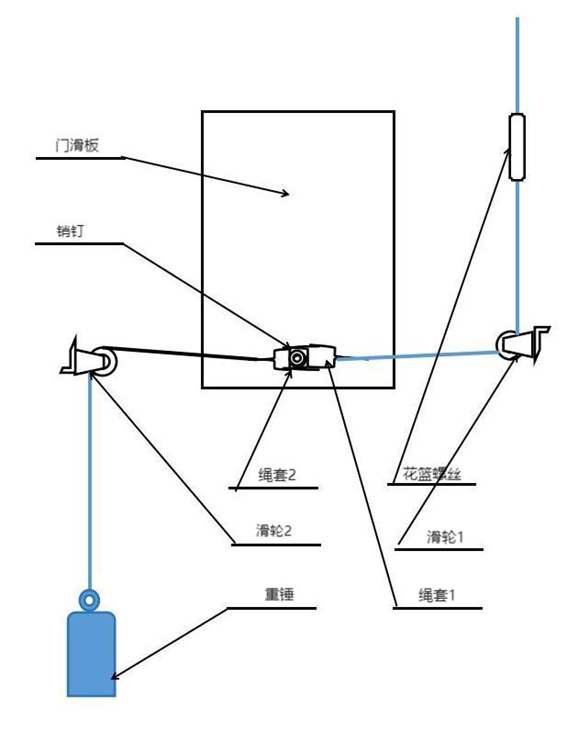

牵曳式冷风门自动控制系统

如上图所示，它包括执行器、过轮

1、涨紧器、过轮

2、销钉、推拉式风门、过轮

3、吊锤组成。

执行器通过多个过轮用牵曳绳拉开风门，关闭时靠吊锤的重力往回拉动。紧绳器的作用是手动微调推拉式风门的初始开度。销钉的作用是套挂牵曳绳，牵曳绳一段做成绳套套在销钉上，方便取挂。如果用控制单元控制执行器的伸缩，就可以控制冷风们的开合。把绳套从销钉上取下，就是一个传统的手动风门。

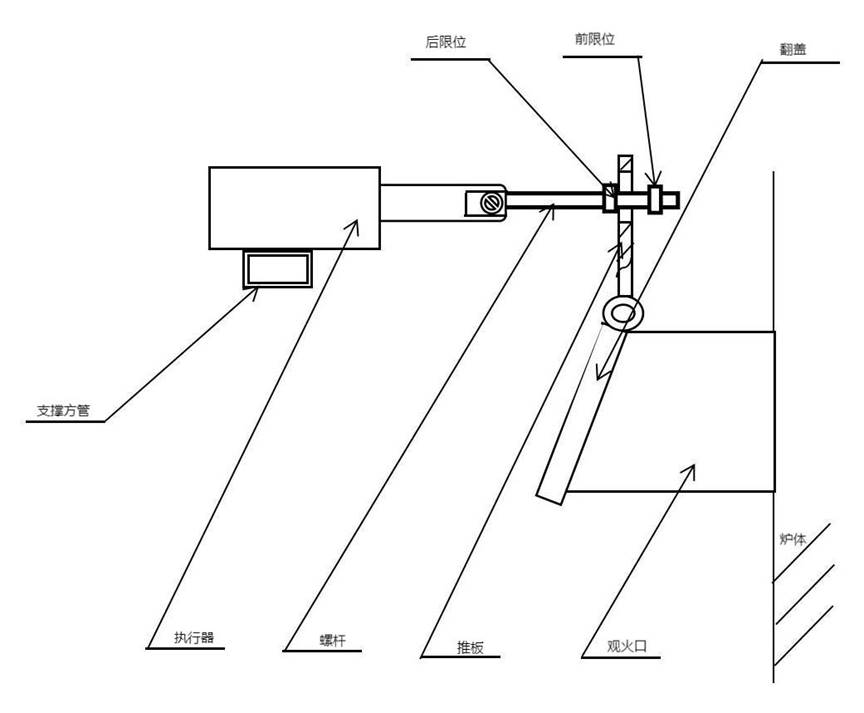

八层风门控制示意图

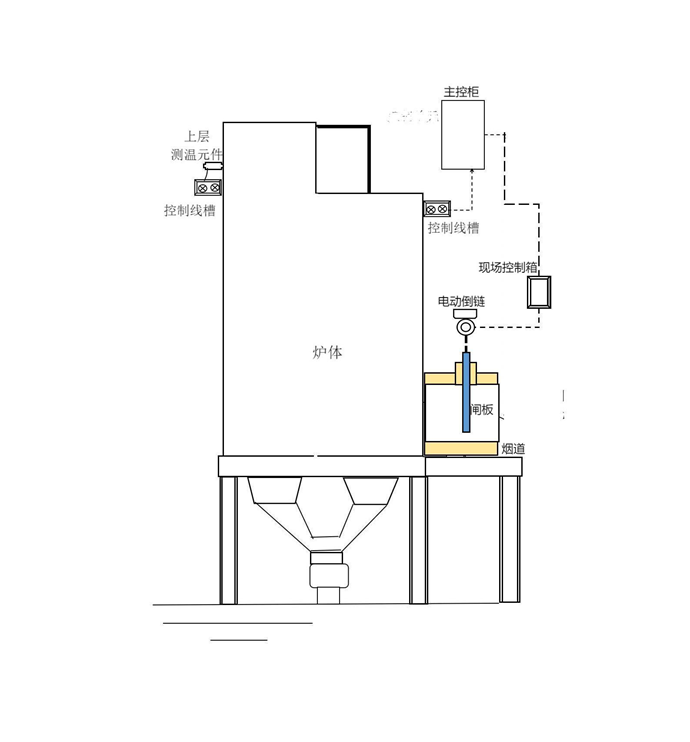

总负压控制示意图

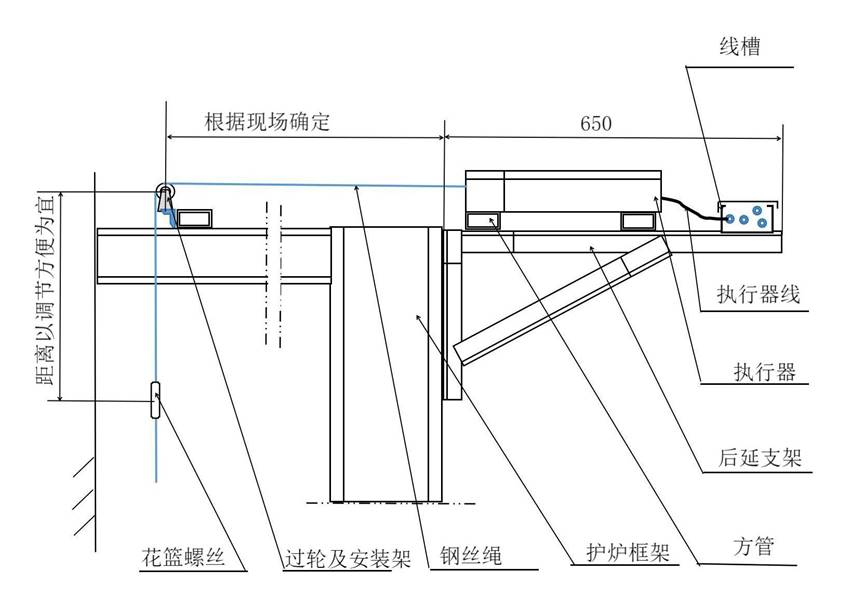

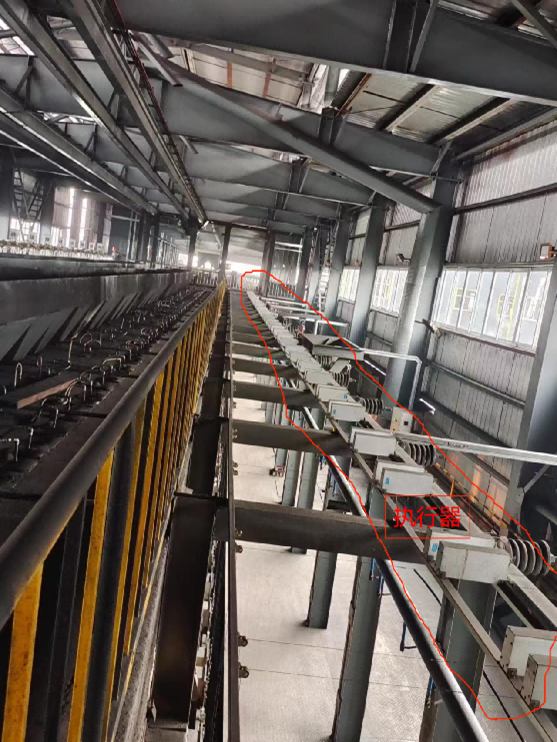

执行器安装图

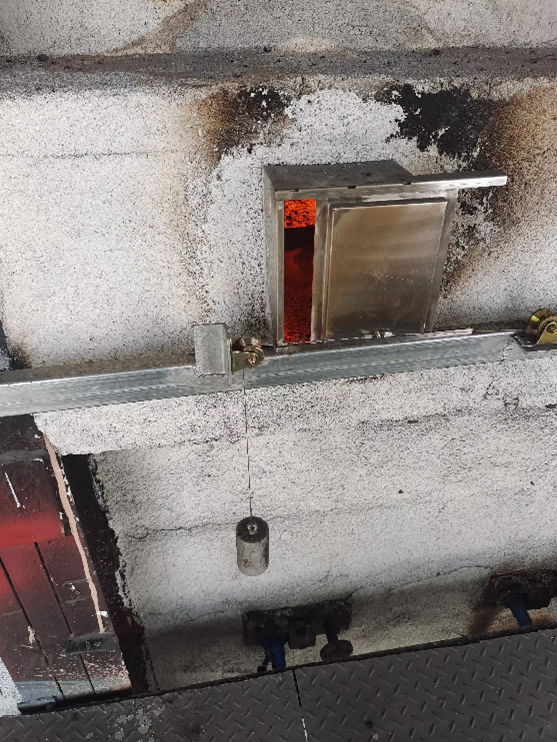

滑动门板悬空设计，推拉灵活

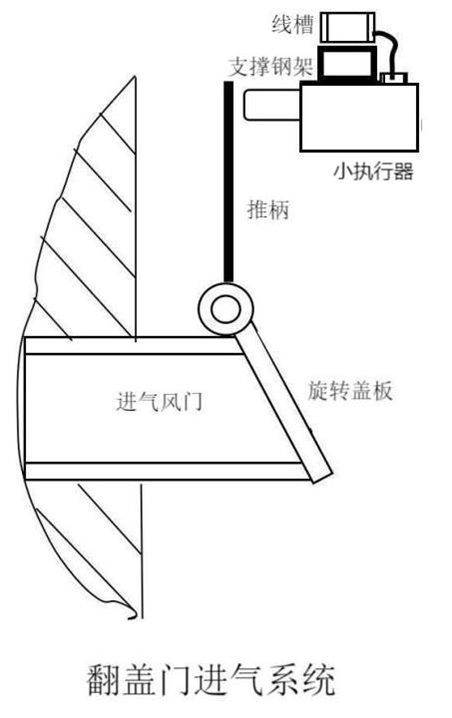

八层调温安装示意图

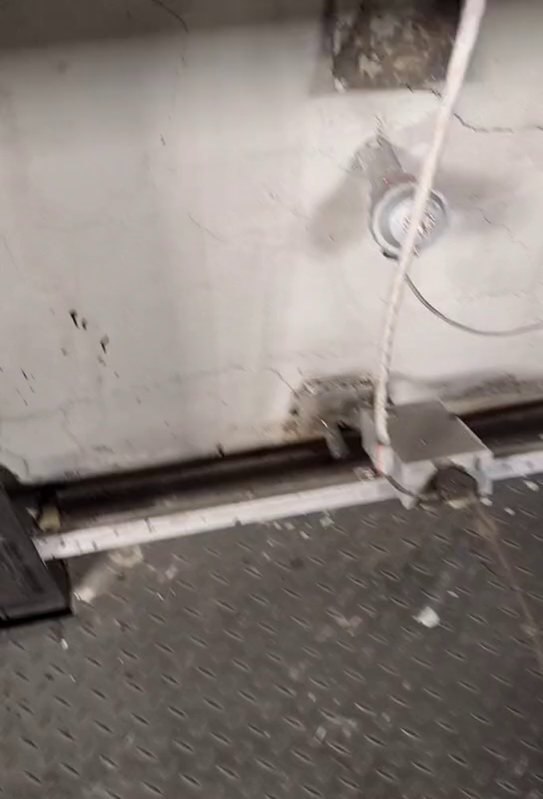

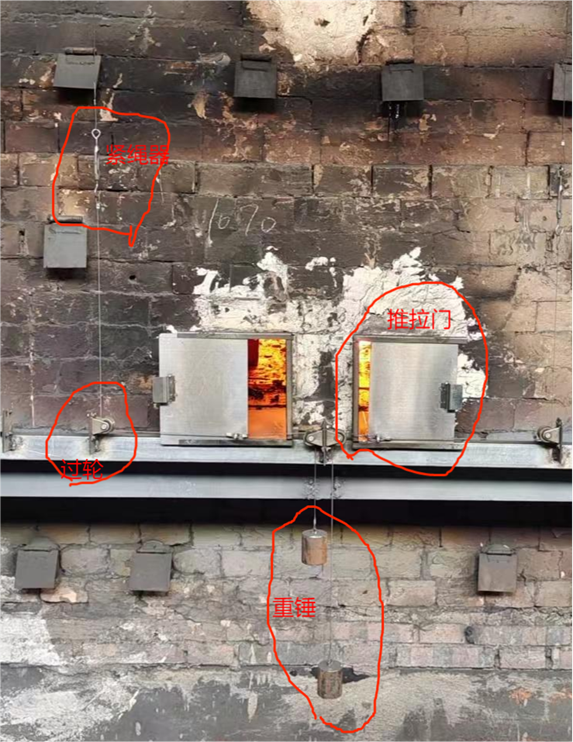

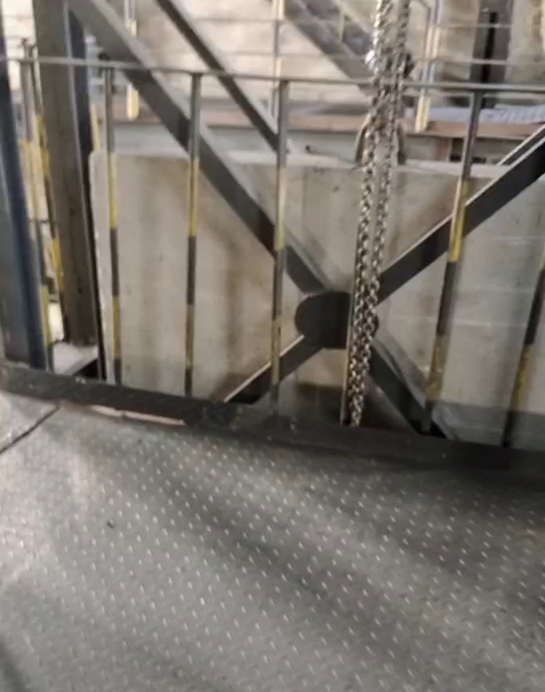

现场图片

现场图片

门板抗热变形设计

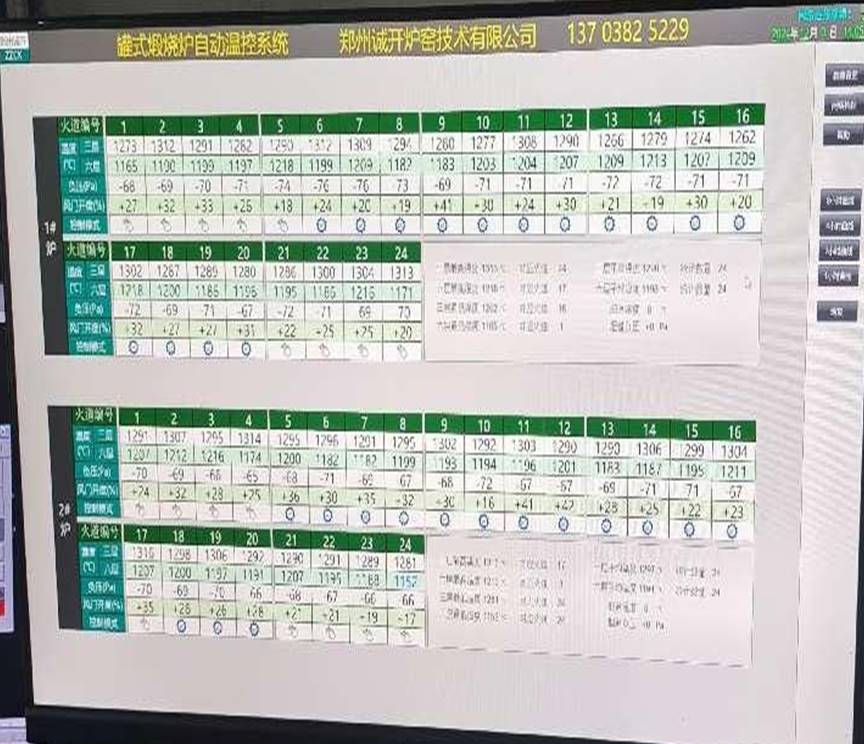

面板控制图片

中兴碳素2*24罐控制面板

自动调温相关业绩

八层控温录像

负压闸板控制录像
