压缩氮气清灰技术

诚开煅烧炉自动吹灰

系统简介

郑州诚开，压缩氮气法罐式煅烧炉自动清灰系统的开创者、**者！

压缩氮气法自动清炉系统：

压缩氮气法自动清炉系统为我公司**专利技术，这是一项开拓型的技术的相关技术我公司已经拿到三个专利授权。

罐式煅烧炉的挥发分溢出口、挥发分大道及下火口。如果不定期清理，就会造成堵塞。以前都是人工清理，这个清理工作又脏又累，并且还是在高温环境下，因此很少有人愿意干，在清理过程中，还会有大量的碳尘、硫化氢、氮氧化物跑入空气中污染环境。搞得煅烧车间碳尘慢天飞，很难打扫。

基于以上原因我公司开发研究出了一套压缩氮气法自动清炉系统。

我们获得的专利证书

**专利技术声明

压缩氮气法煅烧炉碳尘自动清理技术，是我公司**拥有的专利技术。现已获得三项专利授权，只要采用“用制氮机组、炉顶插管或水平埋管”清炉的工艺都涉嫌侵犯我公司专利。按照专利法，如若认定侵权，我们可以要求侵权者拆除设备或支付30%的赔偿金。现已发现一些同行公司正在侵权我们的技术，对于侵权行为，我们已启动法律维权流程，为了不给贵公司带来不必要的麻烦，特先行告知。

郑州诚开压缩氮气法清炉技术简介

压缩氮气法自动清炉系统为我公司**专利技术，这是一项开拓型的新技术，相关技术我公司已经拿到三个专利授权。

罐式煅烧炉的挥发分溢出口、挥发分大道及下火口。如果不定期清理，就会造成堵塞。以前都是人工清理，这个清理工作又脏又累，并且还是在高温环境下，因此很少有人愿意干，在清理过程中，还会有大量的碳尘、硫化氢、氮氧化物跑入空气中污染环境。搞得煅烧车间碳尘漫天飞，很难打扫。

基于以上原因我公司开发研究出了一套压缩氮气法自动清炉系统。

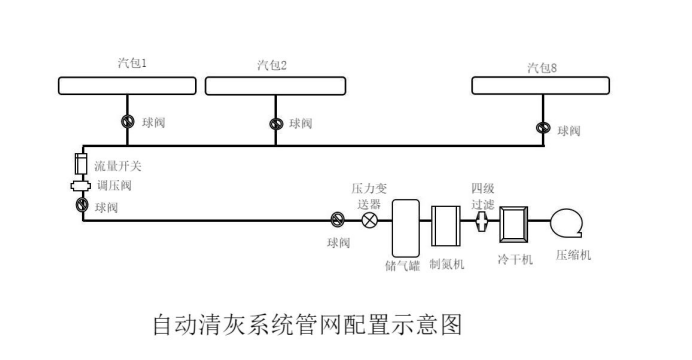

煅烧炉自动吹灰原理图

自动清炉系统的组成

它的组成包括制氮机组（空气压缩机、冷干机、四级过滤、制氮机、储气罐）、调压阀、流量开关、球阀、汽包组成。 而每个汽包上装有十六个电磁脉冲阀和一个进气管。如图二所示。我公司采用每组料管设置一个汽包，一个汽包上设置12个电磁阀，其中一侧6个，分三组分别对应三个挥发分大道，每个挥发分大道都有2根吹管。另一侧，6个脉冲阀。其中2个吹下火口，4个吹溢出口。

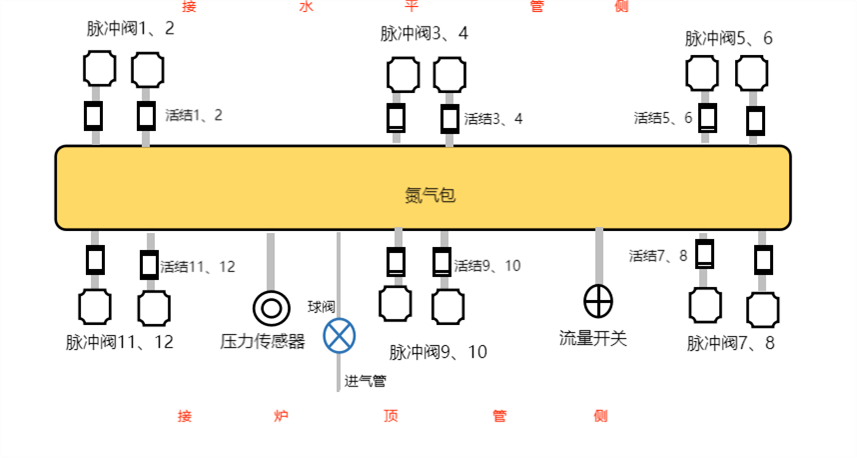

汽包电磁阀的分布

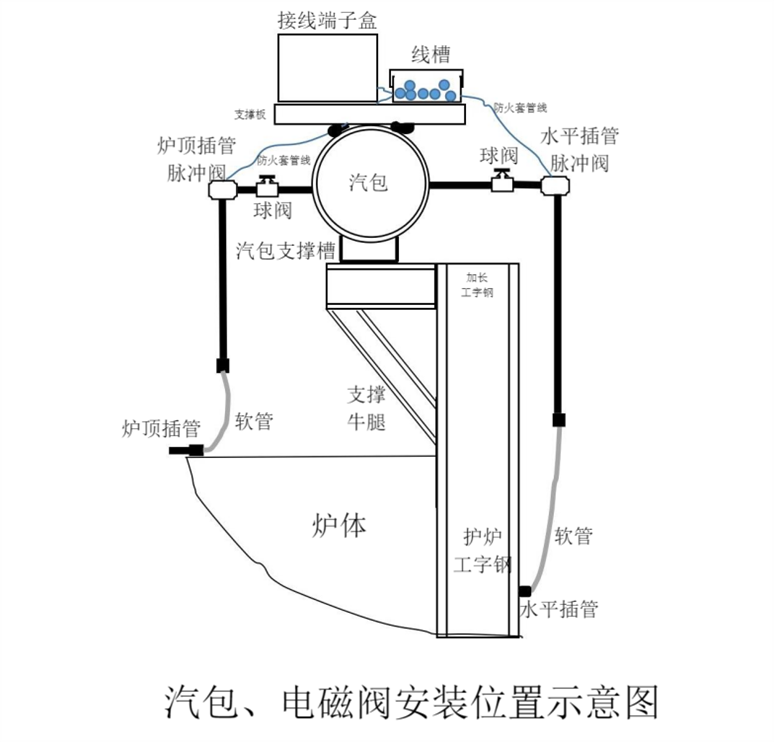

汽包安装示意图

现场安装示意图

汽包安装方案

把护炉工字钢上端加长一米左右，焊接一个支撑牛腿。把汽包固定在牛腿上，在汽包上有固定板，可防止线槽走线和固定接线端子盒。脉冲电磁阀分前后两排，前排接吹水平吹管，后排接炉顶吹管。脉冲电磁阀选用直角式脉冲阀。

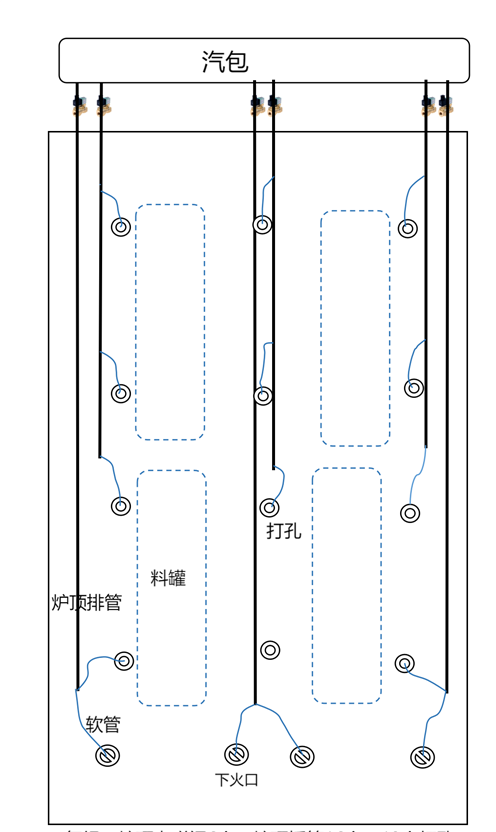

清理管布局图

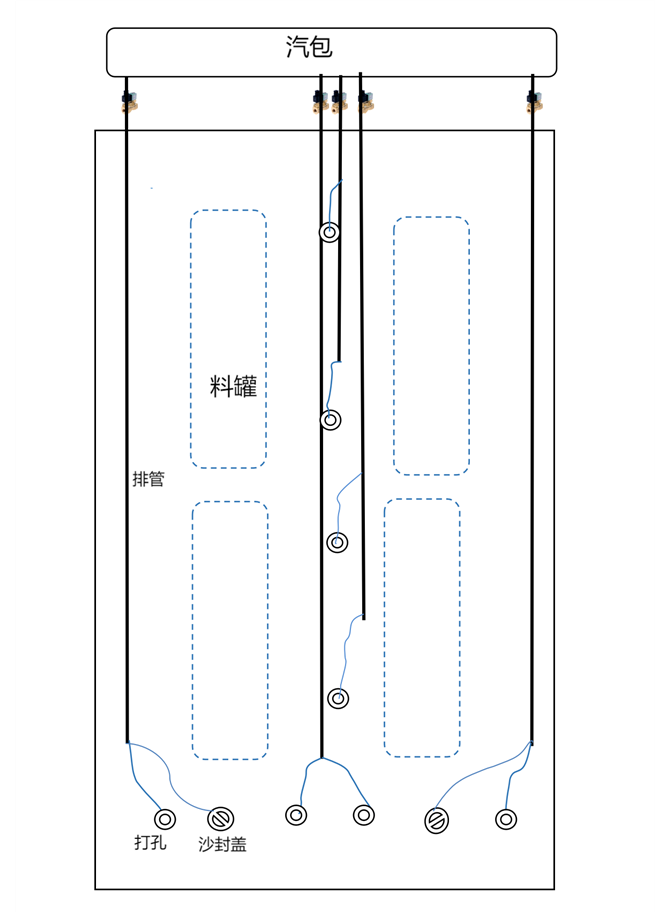

单火道炉顶插管布局图

清理管的高温耐腐蚀防护

1、炉顶插管采用耐高温合金材质的管材；

2、炉顶表面涂耐高温1400℃的不锈钢材质的耐高温涂料；

3、水平插管采用耐高温1400℃的非金属管，可长期在1200℃以上稳定运行。

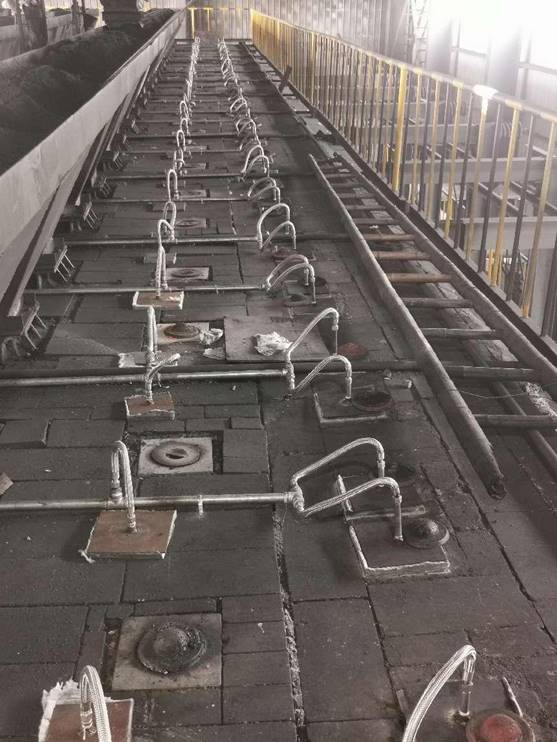

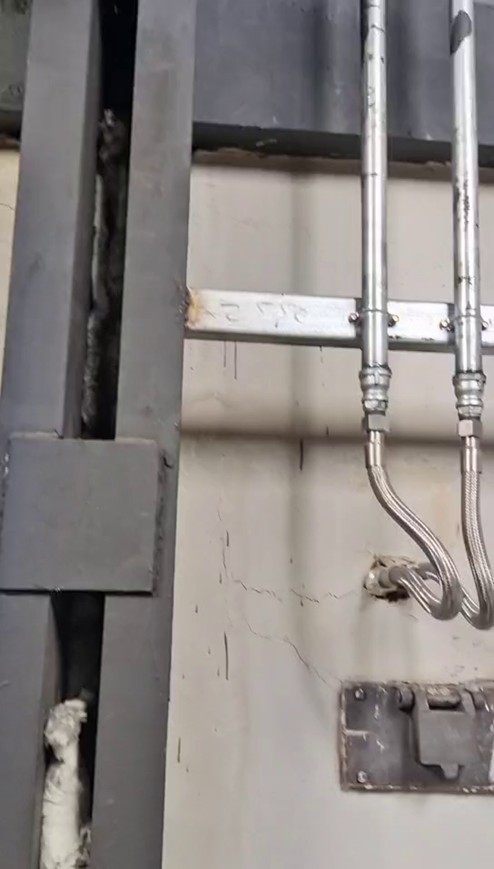

现场图片

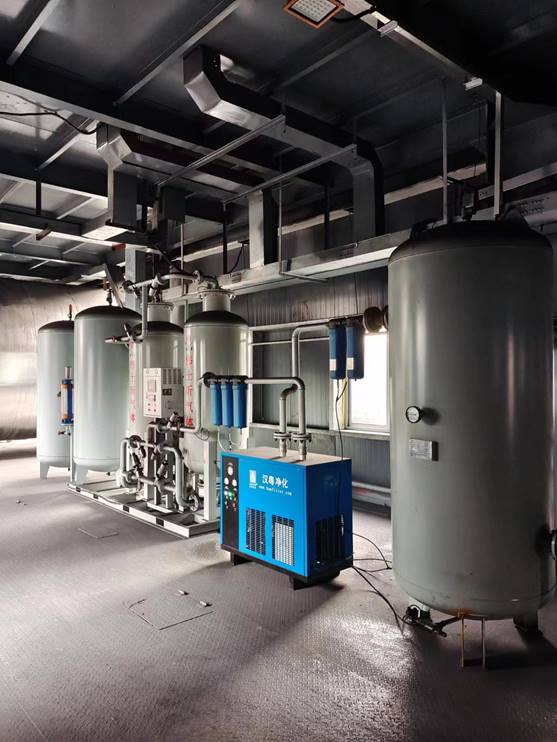

制氮机组

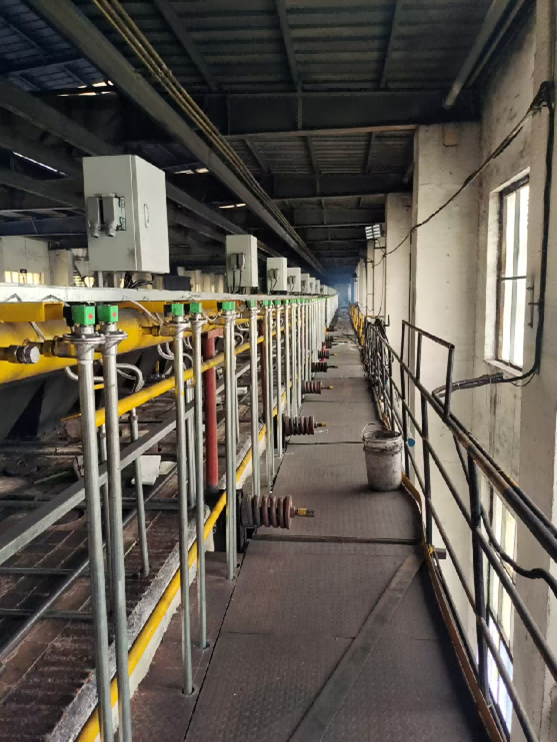

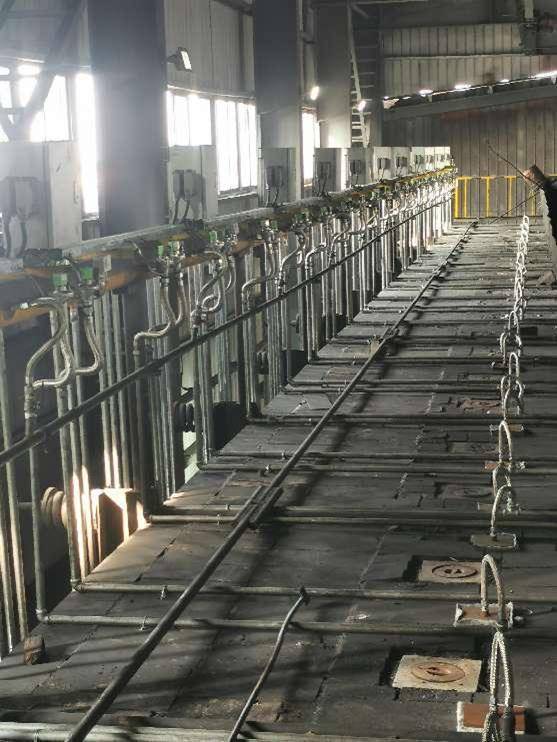

电磁阀安装布局

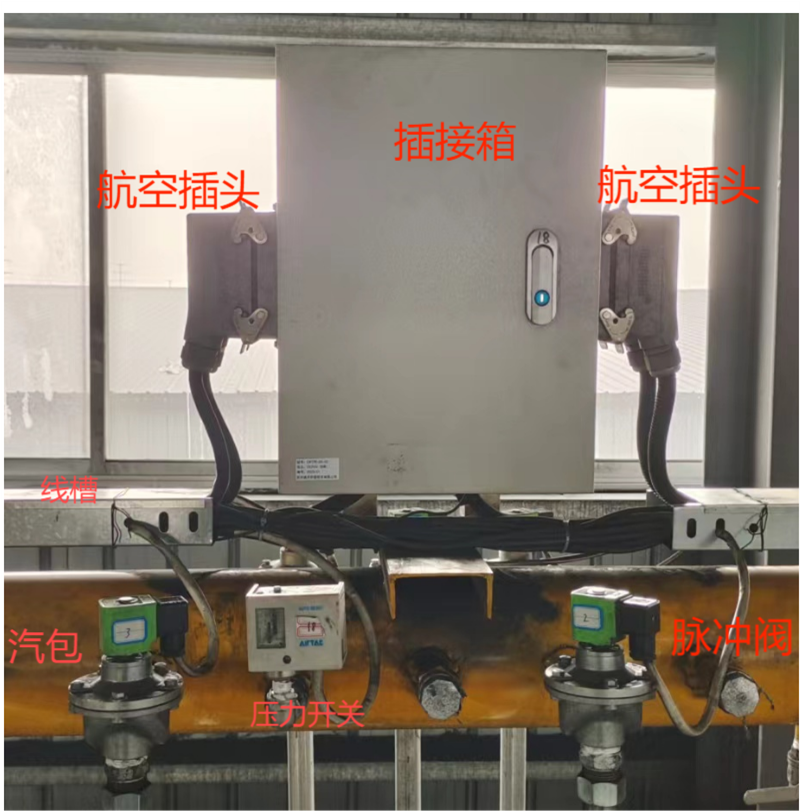

插接箱现场安装图片

吹扫效果

耐高温耐腐蚀非金属管抗热冲击实验

耐高温涂料抗明火冲击实验

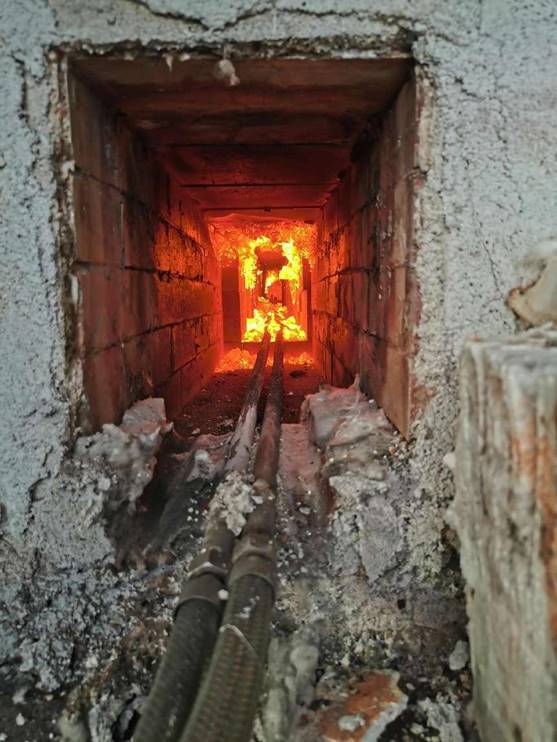

水平插管录像

郑州诚开自动清灰系统业绩

作为煅烧炉挥发分大道堵塞的突破性解决方案，我司自主研发的"压缩氨气清灰系统"(专利号:ZL202022915826.4)成功攻克煅烧炉挥发份通道结焦堵塞的技术瓶颈。该技术采用99.99%高纯氮气作为工作介质，通过多级压力补偿装置(0.4-0.8MPa可调)及控制系统实现定向脉冲清灰，在索通集团、信发集团等多家大型企业的煅烧炉清灰应用中得到一致好评;
